Banco de condensadores

La utilización de bancos de condensadores para compensar energía reactiva inductiva, se aplica desde finales del siglo XIX y hasta la fecha se sigue manteniendo la solución clásica por accionamiento de pasos, cada paso consta de un interruptor/fusible, contactor, condensador y cuando hay presencia de armónicos se añade una reactancia de choque, dependiendo de la cantidad de pasos y potencia final, se tiene muchos puntos de conexión, lo que genera muchos puntos de falla.

El eslabón siguiente en la tecnología de compensación reactiva es utilizar capacitores inteligentes.

Compensación de energía reactiva inductiva

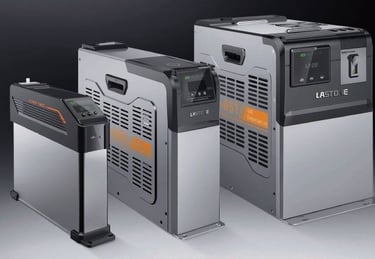

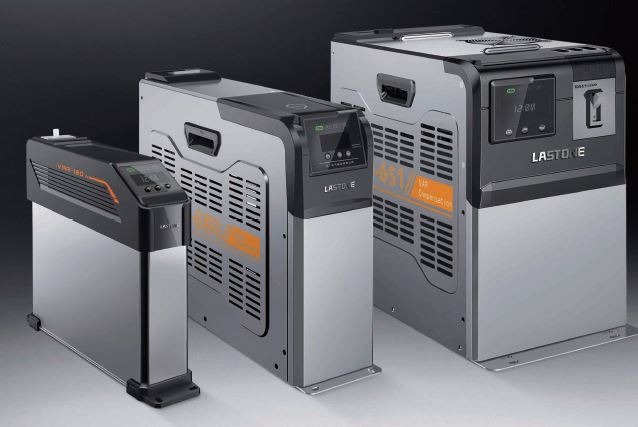

Capacitores inteligentes

Los capaitores inteligentes vienen totalmente integrados de fábrica en un solo bloque. Cada módulo contiene y ya estan interconectados:

• El interruptor termomagnético de protección/desconexión.

• Un switch electrónico que remplaza a un contactor standard.

• Un capacitor tipo bloque

• Una reactancia de choque desintonizada de 7% o 14%

Cuenta además con:

• Un HMI de control

• Un rele termico

• Sensores de temperatura

• Transformadores de corriente

Cuenta con las siguientes protecciones internas:

• Sobre tensión

• Sub tensión

• Cortocircuito

• Sobre corriente

• Sobre armónicos

• Sobre temperatura y

• Falla interna del controlador.
