PROYECTOS REALIZADOS

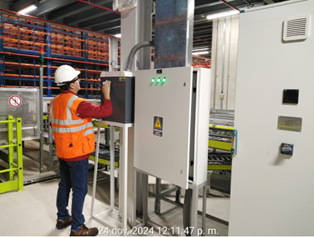

El centro de distribución de Falabella en VES, siendo una instalación totalmente automatizada en 50 HZ, tiene un convertidor de frecuencia de 50/60 HZ, y un control por PLC e iluminación LED, lo que genera armónicos en su red e inyectando energía reactiva capacitiva a la red del concesionario.
Luego del análisis de calidad de energía, se solucionó con la instalación de 2 filtros activos de 75 A, 380 V 50 HZ y un SVG de 100 KVAR 380 V, 50 Hz..
Para poder instalar su resonador magnético, su proveedor le solicitaba que en la barra donde se instalaría, debería tener un maximo de 5% de armónicos.
Luego del análisis de calidad de energía, se solucionó con la instalación de un filtro activo de 50 A, 380 V, 60 Hz.

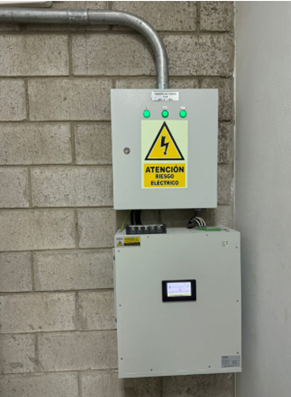

La tienda Sodimac en Trujillo cambió sus luminarias standard por LED, generando armónicos, bajo factor de potencia y calentamiento en el tablero de iluminación
Luego del análisis de calidad de energía, se solucionó con la instalación de un filtro activo de 150 A, 380 V, 60 Hz.

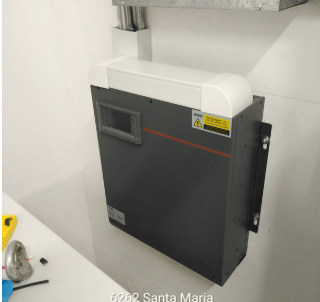

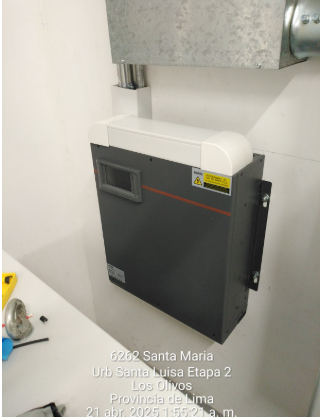

La clínica implementó una sub estación de media tensión por aumento de carga, el proyecto pedía un banco de condensadores de 50 KVAR

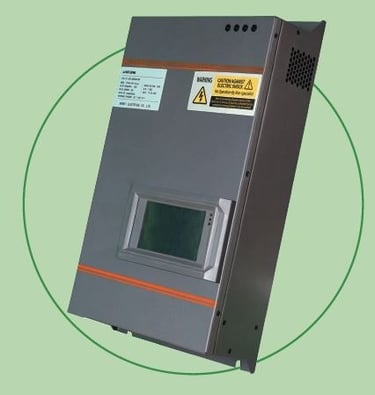

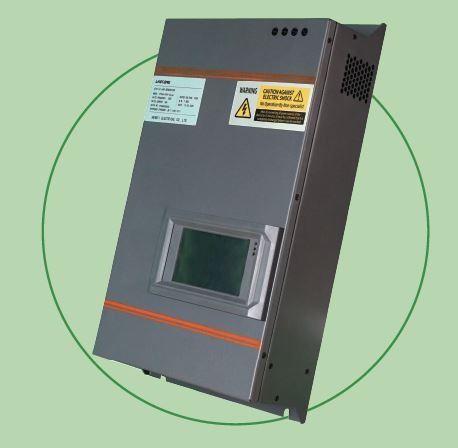

Luego del análisis de calidad de energía, se encontró que la instalación generaba energia reactiva capacitiva oscilante entre 5 a 7 KVAR, se solucionó con la instalación de un SVG de 10 KVAR 220 V, 60 Hz

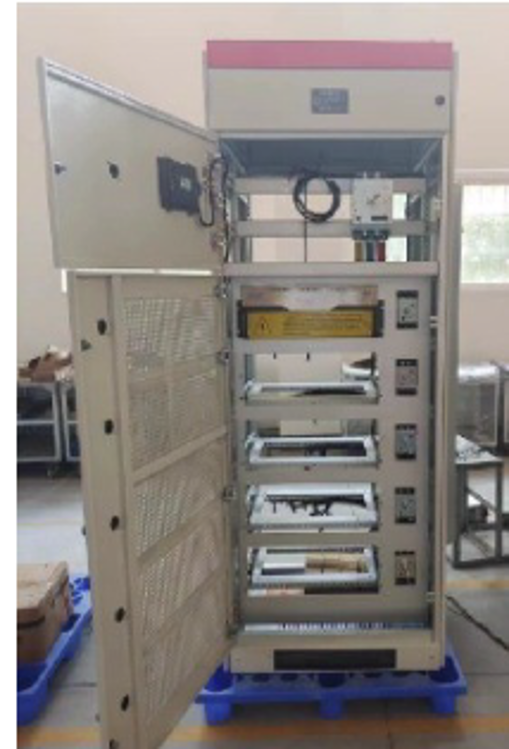

Implementación de un filtro activo de 400 A, 380 V, 60 Hz
Compuesto por 2 modulos de 200 A, controlados por un HMI de 7 pulgadas táctil a color, con protección general de 630 A..

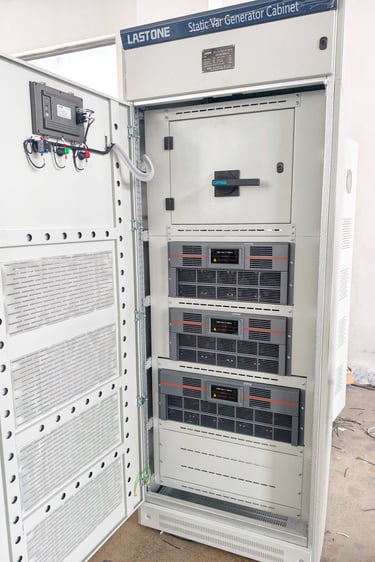

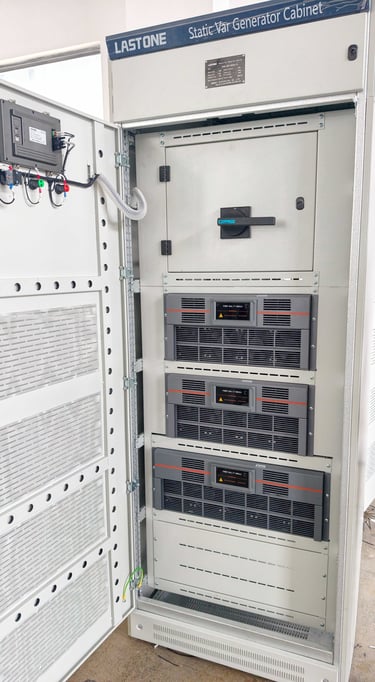

Implementación de un filtro SVG de 350 KVAR 440 v 60 Hz
Luego de un análisis de calidad de energía se detectó la necesidad de corregir energía reactiva y armónicos de 5to orden, por lo que se eligió el SVG como el producto más adecuado.
El SVG quedó compuesto por 2 módulos de 100 KVAR y 1 de 150 KVAR, con las barras y espacio preparado para una ampliación futura de un módulo adicional de 150 KVAR. LA configuración y control se hace a través de un HMI de 7 pulgadas táctil a color, La protección quedó con un interruptor regulable de 800 A.

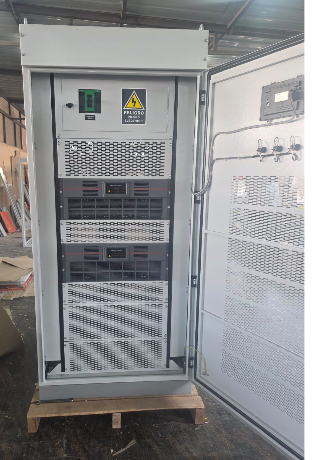

Implementación de un filtro activo fr 400 A 400 v 60 Hz
Luego de un análisis de calidad de energía se detectó armónicos de corriente de 200% y armónicos de tensión de 12% que aliemntaba a una maquina de hilos de 1000 husos, la cual se paraba constantemente.
Se diseño un filtro activo de 400 A, compuesto por 2 módulos de 200 A, La configuración y control se hace a través de un HMI de 7 pulgadas táctil a color, La protección quedó con un interruptor regulable de 630 A.
